STONEX        GNSS

Download
STONEX Produktübersicht
Stonex_Produktübersicht_2024.pdf
Adobe Acrobat Dokument 38.5 MB



STONEX S999

STONEX S999 GNSS - Einfach messen

High-End GNSS mit IMU und Dual-Kamera

Der Stonex S999, ausgestattet mit 1408 Multikonstellationskanälen, garantiert eine präzise und zuverlässige Positionierung durch die Unterstützung aller GNSS-Signale, einschließlich GPS, GLONASS, Galileo, QZSS, IRNSS und BeiDou. Er verfügt über ein integriertes 4G-Modem und ein 1-Watt-UHF-Funkgerät, das in den Frequenzbereichen 410–470 MHz und 902,4–928 MHz arbeitet und eine konstante Konnektivität und einen erweiterten Arbeitsbereich gewährleistet.

Die fortschrittliche IMU-Technologie ermöglicht Neigungsmessungen von bis zu 60° mit schneller Initialisierung und steigert die Produktivität im Feld um bis zu 40 %. Der Stonex S999-Empfänger ist außerdem mit zwei Kameras ausgestattet: eine für die Absteckung und eine für photogrammetrische Anwendungen, wodurch die Einsatzmöglichkeiten des Systems erweitert werden.

Die Frontkamera vereinfacht die Absteckung von Punkten, indem sie die Umgebung klar darstellt und Ihnen hilft, den Punkt von Interesse genau zu identifizieren. Wenn Sie näher kommen, schaltet sie automatisch auf die untere Kamera um, um eine präzise Bildeinstellung zu ermöglichen und zuverlässige Messungen zu gewährleisten. Die Benutzeroberfläche von Cube-a verwendet visuelle Hilfsmittel, um Vermesser zur genauen Absteckposition zu führen. Eine grafische Anzeige zeigt sowohl die Richtung als auch die Entfernung zum Punkt an und passt sich an, wenn sich der Bediener nähert.

Mit dem System können Sie ein Video des zu vermessenden Bereichs aufnehmen. Das Programm extrahiert mehrere Fotos, die der Bediener zum Ausrichten der zu messenden Punkte verwenden kann. Cube-a liefert dann sofort die berechneten Koordinaten, die einfach aufgezeichnet werden können. Messungen können auch offline durchgeführt werden.

Das aufgenommene Video eines Bereichs kann exportiert und in eine Photogrammetrie-Software (Cube-3D) hochgeladen werden, um ein dreidimensionales Modell (Punktwolke und Netz) zu erstellen. Alternativ kann die Vermessung direkt auf dem Android-Controller in Cube-a (v. 7) erfolgen.



Download
Datenblatt STONEX S999 GNSS
S999_Brochure_ENG.pdf
Adobe Acrobat Dokument 3.1 MB

STONEX S900+

STONEX S900+ GNSS - Einfach messen

High-End GNSS mit IMU, Powerful Precision Performance



Der Stonex S900+ ist mit einem Hochleistungs-GNSS-Board mit 1408 Kanälen ausgestattet und kann mehrere Satellitenkonstellationen verarbeiten: GPS, GLONASS, BEIDOU, GALILEO und QZSS. Durch das 4G-GSM-Modem ist eine schnelle Internetverbindung gewährleistet, um Korrekturdaten zu empfangen und präzise und genaue Vermessungen durchzuführen.
Im unglaublich kompakten Design ermöglichen Bluetooth- und Wi-Fi-Module einen stets zuverlässigen Datenfluss zum Controller, während das integrierte UHF TX/RX-Radio das S900+ zum perfekten System für eine GNSS-Basis + Rover macht. Das S900+ ist auch mit optionaler IMU-Technologie ausgestattet. Schnelle Initialisierung, Neigung bis zu 60° und korrigierte Koordinaten eines Punktes mit einem einzigen Klick.ierung, bis zu 60° Neigung.

Download
Datenblatt STONEX S900+ GNSS
S900+_Brochure_ENG.pdf
Adobe Acrobat Dokument 4.0 MB

STONEX S880

STONEX S880 GNSS - Einfach messen

High-End GNSS mit IMU und visueller Absteckfunktion

Der Stonex S880 ist ein vielseitiger und fortschrittlicher GNSS-Empfänger, der die Anforderungen verschiedener Anwendungen erfüllt, darunter Vermessung, Kartierung und Navigation. Eines seiner wichtigsten Merkmale ist die integrierte Kamera für die Bodenabsteckung, die dem Bediener in Echtzeit visuelle Unterstützung bei der Identifizierung des abzusteckenden Punktes bietet.

Der Stonex S880 ist mit modernster Technologie ausgestattet, um außergewöhnliche Leistungen zu erbringen. Es verfügt über einen 2-W-Funkempfänger, eine Positionierungsgeschwindigkeit von 20 Hz und eine integrierte IMU, die präzise Positionsaktualisierungen gewährleistet. Die 8 GB Speicherkapazität des Geräts lösen alle Speicherprobleme, während das 4G-Modem eine zuverlässige Verbindung gewährleistet.

Der Stonex S880 ist so konzipiert, dass er auch anspruchsvollen Umgebungen standhält. Der Stonex S880 funktioniert perfekt bei Temperaturen von -40°C bis +65°C und ist nach IP68 wasser- und staubgeschützt.

Darüber hinaus ist das Gerät bis zu 1,5 Meter sturzsicher, so dass es auch unter schwierigen Bedingungen zuverlässig funktioniert. Trotz seiner robusten Eigenschaften ist der Stonex S880 mit einem Gewicht von ca. 730 g ein Leichtgewicht, das ohne Abstriche bei der Widerstandsfähigkeit sehr mobil ist. Der langlebige Akku garantiert einen ununterbrochenen Betrieb von mindestens 10 Stunden, was die Vielseitigkeit und den Komfort des Geräts weiter erhöht.

Der Stonex S880 ist mit einer Kamera ausgestattet, die die reale Umgebung darstellt. Diese Kamera kann bei Bedarf für die vom Benutzer aktivierbare AR-Absteckung verwendet werden. Die Kamera ermöglicht die Navigation in der realen Szene und zeigt die Entfernung zum Zielpunkt an. Die Benutzeroberfläche von Cube-a verwendet visuelle Werkzeuge, um den Vermesser zur genauen Absteckposition zu führen. Es gibt ein grafisches Element, das die Richtung des Punktes und die Entfernung anzeigt. Die grafischen Elemente variieren je nach der Entfernung, die der Bediener vom abzusteckenden Punkt hat.



Download
Datenblatt STONEX S880 GNSS
S880_Brochure_ENG.pdf
Adobe Acrobat Dokument 9.6 MB



STONEX S850 GNSS - Einfach messen

STONEX S850

Kompakter GNSS Rover

Der Stonex S850 ist ein kompakter und fortschrittlicher GNSS-Empfänger, der für Präzisionsvermessungen in verschiedenen Umgebungen entwickelt wurde. Durch die Unterstützung mehrerer Satellitenkonstellationen, darunter GPS, GLONASS, BeiDou, Galileo, QZSS und IRNSS, gewährleistet dieses Gerät optimale Genauigkeit und Zuverlässigkeit für alle Vermessungsanforderungen.

Mit einer integrierten Inertialmesseinheit (IMU), die eine Neigung des Stabs von bis zu 60 Grad ausgleicht, verbessert der S850 die Effizienz bei Vermessungsarbeiten. Er wird von einer robusten Lithium-Batterie mit 13400 mAh für einen längeren Einsatz vor Ort betrieben und verfügt über einen USB-Typ-C-Anschluss zum schnellen Aufladen.

Mit einem leistungsstarken 2-W-UHF Funkmodem für eine zuverlässige Datenübertragung über große Entfernungen ist der S850 ideal geeignet für Basis-Rover Anwendungen.



Download
Datenblatt STONEX S850 GNSS
S850_Brochure_ENG.pdf
Adobe Acrobat Dokument 4.1 MB

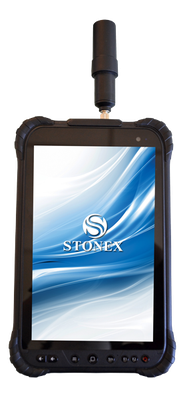

STONEX S80G

Vermessung aus der Hand oder am Stab

S80G ist ein Dreifrequenz-GNSS-System (GPS, GLONASS, Galileo und BeiDou), das eine einfache und schnelle Vermessung vor Ort ermöglicht. Er wird mit einer Antenne geliefert, die direkt mit dem Tablett verbunden ist, was eine Genauigkeit von 2 cm garantiert, aber durch den Anschluss einer externen Antenne können bei Bedarf noch präzisere Daten gewonnen werden.
Das S80G ist mit dem Betriebssystem Android 13 ausgestattet und verfügt über ein hochdetailliertes Display mit HD-Auflösung (1280x800) für eine bessere Detailqualität. Der 8200mAh-Akku ermöglicht einen Betrieb des Geräts über 8 Stunden, und dank IP67-Standard ist das Gerät für jede Umgebung geeignet.
S80G ist in der Lage, durch den Empfang von RTK-Korrekturen in Echtzeit zu arbeiten er kann auch von Satelliten empfangene Rohdaten für die Nachbearbeitung im Büro aufzeichnen.

Download
Datenblatt STONEX S80G GNSS
S80G_Brochure_ENG.pdf
Adobe Acrobat Dokument 7.8 MB


STONEX S55G GNSS - Einfach messen

STONEX S55G

Empfänger für GIS- und Vermessungsanwendungen

Der S55G ist ein RTK-GNSS-Empfänger-Controller mit einer Dreifrequenz-GNSS-Platine mit beeindruckenden 1408 Kanälen, der mehrere Satellitenkonstellationen unterstützt: GPS, GLONASS, BEIDOU, GALILEO, QZSS und IRNSS. Er läuft auf dem Android-12-System und bietet eine einfache und intuitive Benutzeroberfläche.

Der Controller ist mit einem bemerkenswerten 5,5″-TFT-Display mit einer Auflösung von 1920 x 1080 Pixeln und einer Helligkeit von 500 Nits sowie einer kompakten QWERTY-Tastatur ausgestattet.

Das S55G ermöglicht es Benutzern, in Echtzeit mit RTK-Korrekturen zu arbeiten und gleichzeitig Rohdaten für die Nachbearbeitung aufzuzeichnen. Es unterstützt auch die Verwendung einer externen Antenne SA85, die die Präzision der gesammelten Daten weiter verbessern kann, sodass Benutzer bei ihrer Feldarbeit eine hohe Genauigkeit von etwa < 1 cm erreichen können.

Das integrierte Lasersystem des S55G spielt eine entscheidende Rolle bei der genauen Identifizierung des zu vermessenden oder abzusteckenden Bodenpunkts. Der Laser ist rot und kann direkt im Erfassungsfenster der Cube-a-Software aktiviert und deaktiviert werden.

Der S55G kann ohne lokale RTK-Korrekturen funktionieren, indem er auf komplementäre PPP-Korrekturdienste auf Basis von Galileo (HAS) oder BeiDou (B2b) zurückgreift, die eine dezimetrische Genauigkeit garantieren.

Download
Datenblatt STONEX S55G GNSS
S55G_Brochure_ENG.pdf
Adobe Acrobat Dokument 4.9 MB

STONEX S580+ GNSS - Einfach messen

STONEX S580+

GNSS für GIS und RTK-Anwendungen

Der S580+ ist ein kompakter und leichter GNSS-Empfänger mit

außergewöhnlicher Leistung und Zentimetergenauigkeit, dank des GNSS-Boards mit 1408 Kanälen. Der S580+ arbeitet mit den Satellitensystemen GPS, GLONASS, BeiDou, Galileo und QZSS und ist mit IMU-Technologie ausgestattet, die Schräglagenmessungen unterstützt. Im Vergleich zu herkömmlichen GIS-Produkten ist der S580+ ein hochpräziser, intelligenter Datenerfassungsempfänger, der am Körper getragen oder an einem Stab befestigt werden kann und somit mehr Bewegungsfreiheit und Flexibilität bietet.

Der S580 kann über Bluetooth an nahezu jede GIS-App unter Android oder Windows angebunden werden.

Mit 350g Gesamtgewicht, den Ausmaßen von gerademal 8 x 14cm und einer IP-Schutzklasse 67 liefert der STONEX S580+ Bestwerte für komfortables und sicheres Arbeiten im rauhen Arbeitsalltag.

Download
Datenblatt STONEX S580+ GNSS
S580+_Brochure_ENG.pdf
Adobe Acrobat Dokument 5.7 MB


STONEX SC600+ GNSS - Einfach messen

STONEX SC600+

High-End-Mehrzweck-GNSS-Empfänger
Der SC600+ ist ein Mehrzweck-GNSS-Empfänger. Er kann für statische Anwendungen wie CORS, Monitoring oder als Basisstation eingesetzt werden. Er kann auch mit kinematischen Vermessungen und Positionierungen in der Maschinensteuerung, Präzisionslandwirtschaft, bathymetrischen Vermessungen oder einfach als Rover für RTK-Anwendungen gekoppelt werden.
Der Empfänger hat die Möglichkeit, zwei externe GNSS-Antennen anzuschließen, wobei die erste die GNSS-Position und die zweite die Bewegungsrichtung liefert. Dadurch kann der SC600+ in all jenen Anwendungen eingesetzt werden, bei denen Zuverlässigkeit, Genauigkeit und Positionierungslösungen erforderlich sind.
Der SC600+ ist standardmäßig mit allen erforderlichen Anschlussmöglichkeiten ausgestattet. Er verfügt über ein integriertes UHF-Funkmodem, das in den Frequenzen 400MHz und 900MHz arbeiten kann. Das 4G-GSM-Modem garantiert eine schnelle Verbindung zum Empfangen oder Senden von Daten. Der Benutzer kann sich über eine einfache und intuitive Web-UI mit dem Empfänger über Bluetooth und Wi-Fi verbinden.

Download
Datenblatt STONEX SC600+ GNSS
SC600+_Brochure_ENG.pdf
Adobe Acrobat Dokument 2.8 MB
